حلقة حلقة كرة من صف واحد

مراجعة قسم معلومات التطبيق التالي قبل المتابعة محمل انزلاق اختيار. قسم معلومات التطبيق هو دليل لاختيار المحمل المستخدمة في تطبيق عادي كما هو محدد.تحديد الحد الأقصى للمحمل الأحمال. يجب أن تشمل هذه الأحمال جميع الأحمال الديناميكية والثابتة المفروضة على المحمل. يجب نقل الأحمال بدورها إلى الأحمال التي تعمل في مركز المحمل. جميع القوى المطبقة على المحمل والعتاد. ليس فقط الأحمال المصنفة والعمل ولكن أيضًا تلك التي قد تحدث عندما تكون المعدات في حالة راحة ، مثل الرياح للهياكل الأكبر. الحمولة المفروضة أثناء حالات التحميل الزائد أو الاختبار. التحميل المفروضة أثناء التجميع أو التفكيك.

أوزان جميع أعضاء الهيكل التي تدعمها جميع المجموعات الممكنة من الأحمال القصوى. الرافعة ، على سبيل المثال ، عادة ما يكون لها عدد من شروط الحمل مقابل نصف قطر العمل ، سواء أثناء الاستخدام أو في وقت اختبار التحميل الزائد.

إذا كان العتاد المتكامل مطلوبًا ، فحدد سعة التروس المطلوبة. كما هو الحال مع أحمال المحمل ، يجب إيلاء الاعتبار لجميع الشروط التي من شأنها أن تولد أحمال ترس محتملة ؛ بعض الأمثلة تشمل تلك أثناء العمل ، ثابت ، على الميل ، واختبار التحميل الزائد. يجب على المرء أيضًا النظر في دورة العمل في كل من هذه الشروط للحصول على المساعدة في تحديد مقاومة الدوران.

باختصار ، يعتمد حجم حلقة الجليد المطلوبة على المطالب المقدمة على:

قدرة الحمل الثابتة والديناميكية ، الحياة ، الموثوقية التشغيلية

يتم حساب الحمل المرجعي الثابت FA 'و M':

محمل حلقة كرة من صف واحد (محمل القرص الدوار) طريقة حساب الاختيار:

أحادي الصف واحد من أربع نقاط تلامس كرة التلامس محمل محمل اختيار المحمل على التوالي بزاوية 45 درجة وزاوية 60 درجة من حالتين.

i ، a = 45 ° II ، a = 60 °

fa '= (1.225 * fa +2.676 * fr) * fs fa' = (fa +5.046 * fr) * fs

m '= 1.225 * m * fs m' = m * fs

ثم ابحث عن المنحنيين أعلاه ، أحدهما يمكن أن يكون التالي في المنحنى.

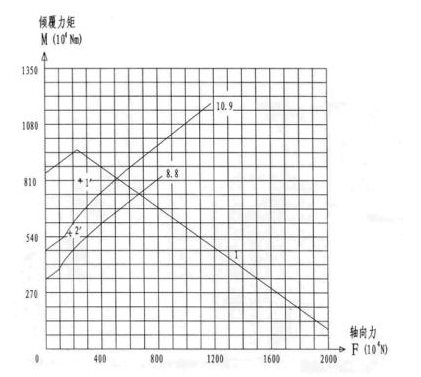

L Line Static محمل منحنيات

8.8 ، 10.9 لمنحنى تحميل الترباس

1 'نقطة تحميل

2'-bolt نقطة تحميل

نقطة وبعد ذلك سباق السباق الثابتة أسفل المنحنى 1 ، حتى تلبية المتطلبات

2 'عند 10.9 نقطة أقل من منحنى تحميل الترباس ، لذلك حدد 0.9 براغي تلبية المتطلبات.
