نوع الضوء (WD-06) محمل جولة ترس داخلية لصرف المجاري وشاحنة النفث المشتركة

محمل منحدر  أو رنين [جي] حلقة  هو الدوران محمل العناصر المتداول  أو تحمل عادي  هذا يدعم عادةً حمولة ثقيلة ولكنها بطيئة أو بطيئة ، وغالبًا ما تكون منصة أفقية مثل التقليدية رافعه، أ سويندر ساحةأو منصة تواجه الرياح من المحور الأفقي طاحونة. (إلى "slow " يعني الدوران دون تغيير المكان.)

يحتوي محمل الجليد الرفيع على نفس الهيكل مع العادي  الحامل المنحدر ، لكن الوزن خفيف ، ويدور بمرونة.

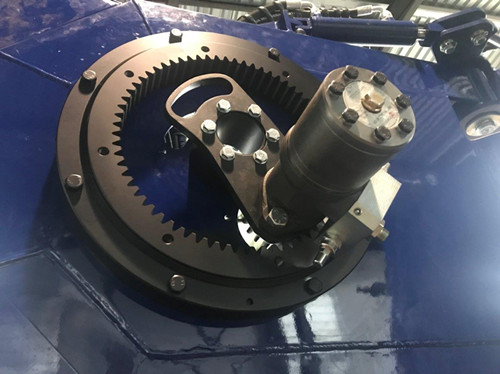

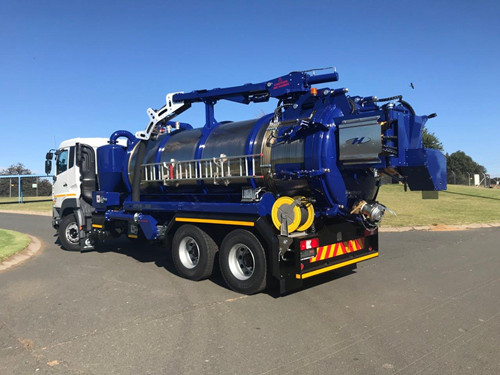

لقد قدمنا ​​محامل الجليد لمصنع الصرف الصحي والثاني ، فيما يلي صور للتطبيق الحقيقي.

 للحصول على الرسم (PDF) ، يرجى clik على النموذج.

نموذج pdf.format	الوزن كجم	البعد الهيكلي							بيانات التروس (KN)				قوة العتاد		تخليص
		D3	D1	H1	H2	هو	هو	d	m	z	كم	b	مسموح	الأعلى	محوري	شعاعي
WD-062.20.0414.pdf	31	415.5	413	45.5	45.5	10.5	10.5	335	5	67	-0.75	45.5	13.54	27.08	≤0.28	≤0.24
WD-062.20.0544.pdf	42	545.5	543	45.5	45.5	10.5	10.5	456	6	76	-0.6	45.5	16.00	32.00	≤0.30	≤0.26
WD-062.20.0644.pdf	50	645.5	643	45.5	45.5	10.5	10.5	558	6	93	-0.6	45.5	15.62	31.24	≤0.30	≤0.26
WD-062.20.0744.pdf	58	745.5	743	45.5	45.5	10.5	10.5	660	6	110	-0.6	45.5	15.32	30.64	≤0.30	≤0.26
WD-062.20.0844.pdf	69	845.5	843	45.5	45.5	10.5	10.5	752	8	94	-0.8	45.5	20.8	41.60	≤0.30	≤0.26
WD-062.20.0944.pdf	76	945.5	943	45.5	45.5	10.5	10.5	856	8	107	-0.8	45.5	20.49	40.98	≤0.30	≤0.26
WD-062.20.1094.pdf	91	1096	1093	45.5	45.5	10.5	10.5	1000	8	125	-0.8	45.5	20.16	40.32	≤0.30	≤0.26

ملحوظة:

1. N1 هو أعداد الثقوب التشحيم. كوب الزيت M8 × 1JB/T7940.1 ~ JB/T7940.

2. يمكن تغيير موقع حلمة الزيت وفقًا لتطبيق المستخدم.

3. "km " هو تقليل الإضافة ؛ M: الوحدة النمطية ؛ Z: الأسنان رقم.

4. للحصول على سعة منحنى التحميل ، يرجى تنزيل كتالوجنا لتحمل الجليد.
