WD-061.20.1094
XZWD
A محمل انزلاق أو رنين [جي] هو الدوران محمل العناصر المتداول أو تحمل عادي هذا يدعم عادةً حمولة ثقيلة ولكنها بطيئة أو بطيئة ، وغالبًا ما تكون منصة أفقية مثل التقليدية رافعه، أ سويندر ساحةأو منصة تواجه الرياح من المحور الأفقي طاحونة. (إلى "slow " يعني الدوران دون تغيير المكان.)
غالبًا ما يتم تصنيع محامل المنحدرات مع أسنان التروس متكاملة مع السباق الداخلي أو الخارجي ، وتستخدم لدفع المنصة بالنسبة إلى القاعدة.

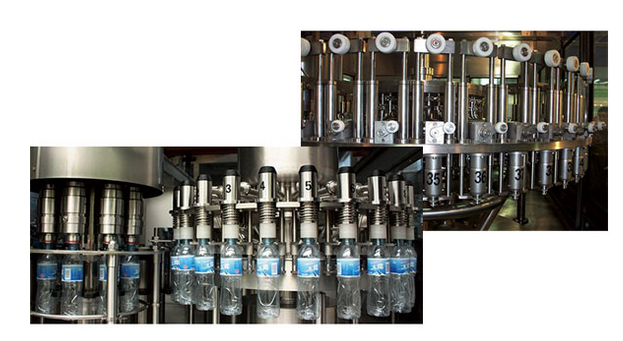

تم تصميم محمل الجليد من نوع الضوء بهيكل مضغوط ، وضوء الوزن والدوران المرن. آلة التعبئة تستخدم مثل هذا الجليد تحمل هو تحقيق التعبئة التلقائية المستمرة والمستقرة.
القسم الرفيع يحمل ، الحلقة المنحدر لها نفس الهيكل مع العادي الحامل المنحدر ، لكن الوزن خفيف ، ويدور بمرونة.
Tytle: WD-061
وايت/كغ: 31-91
نقاط القوة: يمكن تغيير موقع حلمة الزيت وفقًا لتطبيق المستخدم.
تطبيق:
1. آلية الطعام ،
2.Canning آلية
3. الآلات البيئية وما إلى ذلك
بيانات التروس:
-0.8--0.5. "km " هو تقليل الإضافة ؛ M: الوحدة النمطية ؛ Z: الأسنان رقم.
للحصول على الرسم (PDF) ، يرجى clik على النموذج.
| نموذج pdf.format | الوزن كجم | البعد الهيكلي (مم) | بيانات الترس | قوة العتاد (KN) | التخليص (مم) | |||||||||||
| D3 | D1 | H1 | H2 | هو | هو | d | m | z | كم | b | مسموح | الأعلى | محوري | شعاعي | ||
 WD-061.20.0414.pdf | 31 | 412.5 | 416 | 46 | 46 | 10.5 | 10.5 | 495 | 5 | 99 | -0.5 | 45.5 | 11.75 | 23.5 | ≤0.28 | ≤0.24 |
| WD-061.20.0544.pdf | 43 | 542.5 | 546 | 46 | 46 | 10.5 | 10.5 | 630 | 6 | 105 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 |
 WD-061.20.0644.pdf | 52 | 642.5 | 646 | 46 | 46 | 10.5 | 10.5 | 732 | 6 | 122 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 |
 WD-061.20.0744.pdf | 59 | 742.5 | 746 | 46 | 46 | 10.5 | 10.5 | 828 | 6 | 138 | -0.6 | 45.5 | 14.2 | 28.4 | ≤0.30 | ≤0.26 |
| WD-061.20.0844.pdf | 71 | 842.5 | 846 | 46 | 46 | 10.5 | 10.5 | 936 | 8 | 117 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 |
| WD-061.20.0944.pdf | 77 | 942.5 | 946 | 46 | 46 | 10.5 | 10.5 | 1032 | 8 | 129 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 |
| WD-061.20.1094.pdf | 91 | 1093 | 1095 | 46 | 46 | 10.5 | 10.5 | 1184 | 8 | 148 | -0.8 | 45.5 | 18.93 | 37.86 | ≤0.30 | ≤0.26 |
| نموذج | الأبعاد (مم) | البعد المتصاعد (مم) | |||||||
| D | دي | H | D1 | D2 | n | Φ | M | t | |
| WD-061.20.0414 | 504 | 342 | 56 | 455 | 368 | 20/24 | 13.5 | 12 | 20 |
| WD-061.20.0544 | 641 | 472 | 56 | 585 | 498 | 28/32 | 13.5 | 12 | 20 |
| WD-061.20.0644 | 743 | 572 | 56 | 685 | 598 | 32/36 | 13.5 | 12 | 20 |
| WD-061.20.0744 | 839 | 672 | 56 | 785 | 698 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0844 | 950 | 772 | 56 | 885 | 798 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0944 | 1046 | 872 | 56 | 985 | 898 | 40/44 | 13.5 | 12 | 20 |
| WD-061.20.1094 | 1198 | 1022 | 56 | 1135 | 1048 | 44/48 | 13.5 | 12 | 20 |
ملحوظة:
1. N1 هو أعداد الثقوب التشحيم. كوب الزيت M8 × 1JB/T7940.1 ~ JB/T7940.
2. يمكن تغيير موقع حلمة الزيت وفقًا لتطبيق المستخدم.
3. "km " هو تقليل الإضافة ؛ M: الوحدة النمطية ؛ Z: الأسنان رقم.
4. للحصول على سعة منحنى التحميل ، يرجى تنزيل كتالوجنا لتحمل الجليد.
