محركات الدوران: دودة واحدة ودودة دودة مزدوجة

محرك الدماغ

ال محرك الدماغ هو علبة تروس يمكنها بأمان عقد أحمال شعاعية ومحورية، وكذلك نقل عزم الدوران. يمكن أن يكون الدوران في محور واحد ، أو في محاور متعددة معًا. محركات المنحدر مصنوعة من خلال تصنيع التروس والمحامل والأختام والإسكان والمحرك وغيرها من المكونات المساعدة وتجميعها في علبة تروس نهائية.

تاريخ

محرك المنحدر هو عبارة عن آلية محركًا محدثة في آلية محرك الدودة التي تعود إلى عدة قرون واستخدمت على نطاق واسع خلال عصر عصر النهضة. Pappus of Alexandria (القرن الثالث الميلادي) ، يُنسب إلى عالم رياضيات يوناني لإصدار مبكر من المسمار الذي لا نهاية له ، والذي سيتطور لاحقًا إلى محرك الدودة. تم استخدام هذه الآلية أيضًا من قبل ليوناردو دافنشي كمكون في العديد من تصميماته للآلات. يمكن العثور عليها أيضًا في دفاتر فرانشيسكو دي جورجيو من سيينا. وجدت العديد من مفاهيم محرك الالتفاف أهمية بارزة مع ظهور البناء والهندسة على نطاق واسع في ذروة الإمبراطوريات اليونانية والرومانية.

تقنية

تعمل محركات المنحدرات مع تقنية الدودة القياسية ، حيث تعمل الدودة الموجودة على العمود الأفقي كسائق للعتاد. يتحول دوران المسمار الأفقي إلى محور عمودي على محور المسمار. هذا المزيج يقلل من سرعة العضو المدفوع ويضرب أيضًا عزم الدوران ؛ زيادة متناسب مع انخفاض السرعة. تعتمد نسبة سرعة الأعمدة على علاقة عدد الخيوط الموجودة على الدودة بعدد الأسنان في عجلة الدودة أو الترس.

مع تحسن التكنولوجيا ، تستخدم محركات الأقراص الأكثر انقطاعًا تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس. تؤدي هذه المشاركة المتزايدة إلى زيادة القوة والكفاءة والمتانة.

خصائص الأداء

نظرًا لاستخداماتها المتعددة ، تأتي محركات الأقراص في مجموعة متنوعة من أحجام النماذج ونطاقات الأداء وخصائص التثبيت. تعد محركات الأقراص مناسبة تمامًا للتطبيقات التي تتطلب كل من حمل الحمل وعزم الدوران من صندوق التروس نفسه. يمكن أيضًا صنعها بمحاور مزدوجة من الدوران ، (تدور محاور في نفس الوقت) أو مع محركات مزدوجة على نفس المحور ، (خيطان دودة يقودون نفس ترس الحلقة في محور واحد).

المواد

تختلف مواصفات محركات الأقراص والتروس اعتمادًا على المادة التي يتكون منها الترس ، ومع ذلك ، تتكون غالبية محركات الأقراص والتروس عادة من الفولاذ والبرونز الفوسفور. وفقًا لسلسلة واسعة من الاختبارات التي أجراها شركة Hamilton Gear & Machine Co. ، احتلت البرونز الفوسفور البارد في المرتبة الأولى في مقاومة التآكل والتشوه. وكان الرقم الثاني في القائمة SAE رقم 65 البرونز. بالنسبة للتروس البرونزية ، يجب أن يكون لالتقاط جيد الحد الأدنى التالي من الخصائص الفيزيائية:

محرك الدودة المنفردة

التطبيقات

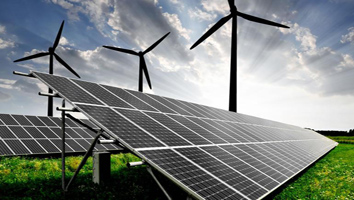

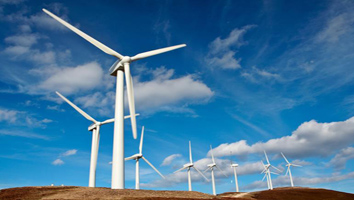

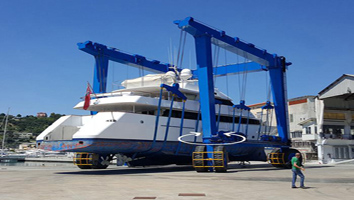

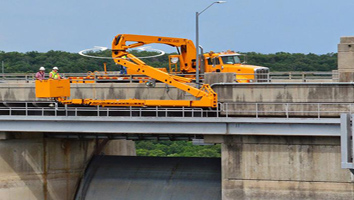

محركات أقراص سلكية مغلقة مساعدة حركة الطاقة عبر الصناعات وهي مثالية للمواقف التي تتطلب كل من محمل الحمل وعزم الدوران من علبة التروس نفسها. وتشمل التطبيقات النموذجية أجهزة التتبع الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ومصاعد الرجل ، ومعدات المرافق ، ومرفقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومعالجات الإطارات ، و derricks ، ومصاعد السيارات.

تحديد

توفر أحجام طرازنا الأساسي نطاقات الأداء من 6knm إلى 220knm من عزم الدوران ، 200nm إلى 63knm من عزم الدوران ، من 500 نانومتر إلى 271knm من سعة تحميل اللحظة ، ونسب تخفيض علبة التروس من 30: 1 حتى 156600: 1. يمكن إجراء التثبيت أفقيًا أو رأسيًا أو عبر مجموعة من المحاور المتعددة. الحصول على مواصفات مفصلة.

الموثوقية

توفر محركات أقراص SE لدينا حاوية تصنيف IP55 التي توضح حماية كاملة تقريبًا من الجزيئات البيئية مثل الغبار والأوساخ والرمال وحتى الماء. تتيح لنا معدات وإجراءات الاختبار الخاصة بنا توفير ضمان أداء مدته 30 عامًا ، مما يجعل Xuzhou Wanda Slewing يحمل أذكى محركات الأقراص الأكثر موثوقية والأكثر موثوقية.

حصل Xuzhou Wanda Wanda على أساليب وإجراءات الحمل التي حصلت عليها ISO 9001 و CE و REACH و TUV. نحن نؤهل جميع المواد الخام والمكونات والتجميعات النهائية في منشأتنا الخاصة لتلبية هذه المعايير.

أداء

تعمل محركات الأقراص التي يتمتع بها عدد كبير من المحركات بتكنولوجيا دودة الساعة الرملية لإعطاء زيادة الكفاءة والدقة. على عكس الديدان القياسية التي تلمس سنًا واحدًا فقط ، تشارك دودة الساعة الرملية من 5 إلى 11 أسنانًا على خط الملعب من معدات الحلقة من خيط الساعة الرملية. هذه المشاركة المتزايدة في الأسنان تعطي علبة التروس قوة وقوة هائلة. انظر كيف تعمل دودة الساعة الرملية على تحسين الأداء.

محرك الدودة المزدوجة

التطبيقات

إن تطبيق محرك الأقراص الأكثر شيوعًا لمحركات الدوافع ثنائية المحور هو متتبعات شمسية ثنائية المحور ، مثل الهليوستات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو الرادار. وتشمل التطبيقات الأخرى مصاعد السيارات ، ومقاطع الذراع الآلية ، ومعدات المسرح.

تحديد

توفر أحجام طرازاتنا الأساسية نطاقات الأداء من 3000 نانومتر إلى 10000 نانومتر من عزم الدوران ، و 200nm إلى 3700 نانومتر من عزم الدوران ، و 500 نانومتر إلى 13000 نانومتر من عزم الدوران ، ونسب الحد من علبة التروس من 30: 1 حتى 156،600: 1 على كل محور. يمكن تركيب محركات الأقراص أفقياً أو عموديًا أو على مزيج من محاور متعددة. احصل على معلومات اكثر.

الموثوقية

Xuzhou Wanda Slewing Bearing SDE-المحور ثنائي المحور محركات مضمونة لحياة ميدانية مدتها 30 عامًا من تحديد المواقع ثلاثية الأبعاد الدقيقة. تقوم محركات SDE بإنشاء حل فعال وموثوق في محرك واحد. نحن نؤهل جميع مكوناتنا والمواد الخام باستخدام المعايير التي وضعتها ISO 9001 و CE و REACH و TUV لزيادة الحياة الميدانية.

أداء

Xuzhou Wanda Slewing Bearing Drives تستخدم تقنية دودة الساعة الرملية لإعطاء أقصى قدر من التحكم ودعم الحركة. تشارك تروس الدودة لدينا من 5 إلى 11 أسنان على خط الملعب من ترس الحلقة من برغي الساعة الرملية ، وهو مشاركة أعلى في الأسنان من الديدان القياسية ، مما يمنح علبة التروس ثبات وقوة أكبر. تعرف على المزيد حول تكنولوجيا الساعة الرملية.
