يعتمد حجم حلقة الجليد المطلوبة على المطالب المقدمة على:
سعة حمل ثابت وديناميكي.
حياة
الموثوقية التشغيلية
تعريف قدرة حمل الحمل الثابت
حلقات المنعطفات التي تخضع لحركة دوارة فقط بشكل غير متكرر ، تخضع لحركة دوارة بطيئة ، تدور ببطء فقط أو تتعرض للتحميل في حين يتم تحديد الأبعاد الثابت تشوهات التحميل في نقاط الاتصال بين العناصر المتداول والمسار السباق.
يتم وصف قدرة حمل الحمل الثابت بواسطة:
تقييمات الحمل الثابتة الأساسية C0 (انظر جداول الأبعاد)
مراكز الرسم البياني المحد
وبالتالي ، يمكن التحقق من حجم حلقة الجليد المحملة بشكل ثابت لتطبيق معين بشروط تقريبية باستخدام تصنيفات الحمل الثابتة الأساسية C0 و Raceway Raceway Static Love.
التحقق من سعة حمل الحمل الثابت
يمكن التحقق من سعة حمل الحمل الثابت في شروط تقريبية فقط عندما:
ترتيب الحمل يتوافق مع الشكل 3.
يتم الوفاء بجميع المتطلبات الواردة في هذا المنشور فيما يتعلق
- حلقات الحافة والموقع
- التركيب ، تزييت وختم.
عندما تكون ترتيبات الحمل أكثر تعقيدًا أو لا يتم الوفاء بالشروط ، يرجى الرجوع إلى Schaeffler.
من أجل التحقق من سعة حمل التحميل الثابتة ، يجب تحديد قيم التشغيل الثابتة المعادلة التالية:
الحمل الثابت المكافئ الحمل F0Q
ما يعادلها لحظة الإمالة ثابتة m0q.
التدقيق ممكن للتطبيقات مع أو بدون تحميل شعاعي.
تحديد الحمل المكافئ للحمل الثابت دون الحمل الشعاعي والتحقق من سعة حمل الحمل الثابت في سباق سباق الحمل الثابت.
إذا كانت أحمال اللحظة المحورية والميل فقط موجودة ، فلا يلي ما يلي:
f0q = f0a · fa · fs
m0q = m0k · fa · fs
F0Q-Kn-kn-static محوري محوري الحمل
حمولة محورية محورية F0A-Kn-NEN
عامل تطبيق FA
عامل FS لسلامة إضافية
M0Q-KNM-end-extatic لحظة الإمالة
M0K-Knm-Static Moment Load.
باستخدام القيم الخاصة بـ F0Q و M0Q ، حدد نقطة التحميل في سباق Raceway STATIC LOMITITAL DIAGRAM.
يجب أن تكون نقطة التحميل أقل من منحنى السباق.
بالإضافة إلى سباق السباق ، تحقق من أبعاد مسامير التثبيت أيضًا
تحديد الحمل المكافئ للحمل الثابت مع الحمل الشعاعي والتحقق من سعة حمل الحمل الثابت في سباق سباق الحمل الثابت.
لا يمكن أخذ الأحمال الشعاعية إلا في الاعتبار إذا كان الحمل الشعاعي F0R أصغر من تصنيف الحمل الشعاعي الأساسي C0 وفقًا لجدول الأبعاد.
حساب المعلمة غريب الأطوار باستخدام الصيغة.
تحديد عامل الحمل الشعاعي الثابت F0R.
يجب أن يتم ذلك على النحو التالي:

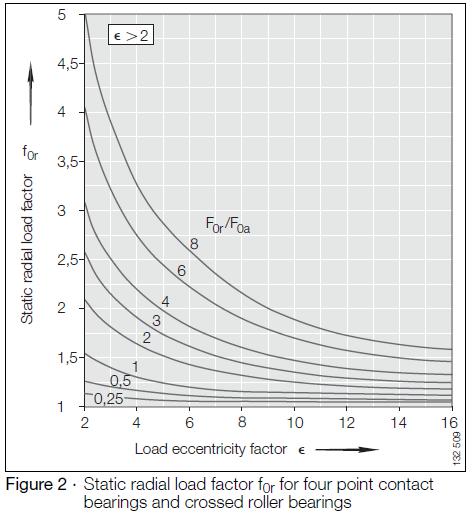

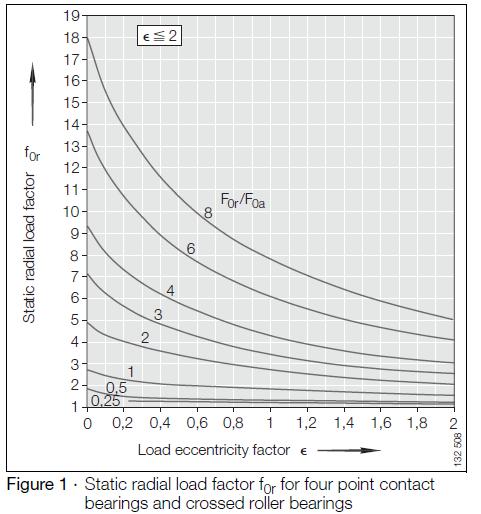

- تحديد نسبة F0R/F0A في الشكل 1 أو الشكل 2
- من نسبة F0R/F0A و ε ، حدد عامل الحمل الشعاعي الثابت F0R من الشكل 1 أو الشكل 2.
حدد عامل التطبيق FA وفقًا للجدول 1 ، عامل السلامة FS إذا لزم الأمر.
احسب تحميل المحمل المحوري المكافئ F0Q ولحظة الإمالة المكافئة.
باستخدام القيم الخاصة بـ F0Q و M0Q ، حدد نقطة التحميل في سباق Raceway STATIC LOMITITAL DIAGRAM.
يجب أن تكون نقطة التحميل أقل من منحنى السباق.
f0q = f0a · fa · fs · f0r
m0q = m0k · fa · fs · f0r
incloy-تحميل المعلمة غريب الأطوار
DMM-MM-Rolling Pitch Circle Diameter (جداول الأبعاد)
عامل تحميل شعاعي F0R-Static (انظر الشكل 1 أو الشكل 2)
عوامل التطبيق
عوامل التطبيق FA في الجدول 1 هي قيم تجريبية.
يأخذون في الاعتبار أهم المتطلبات - على سبيل المثال
نوع وشدة التشغيل أو الصلابة أو الدقة الجارية.
إذا كانت المتطلبات الدقيقة للتطبيق معروفة ،
يمكن تغيير القيم وفقًا لذلك.
عوامل التطبيق ＜ 1 يجب عدم استخدامها.
يمكن حساب نسبة كبيرة من التطبيقات بشكل ثابت باستخدام عامل تطبيق من 1 - على سبيل المثال محامل علبات التروس والجداول الدوارة.
عوامل السلامة
عامل السلامة الإضافية هو FS = 1.
ليس من الضروري عادةً أن تعامل في أي سلامة إضافية في الحساب.
في الحالات الخاصة ، على سبيل المثال مواصفات الموافقة ، المواصفات الداخلية ، المتطلبات المنصوص عليها في هيئات التفتيش وما إلى ذلك ، يجب استخدام عامل السلامة المناسب.
