جودة عالية من أربع نقاط تلامس الكرة محمل لسيارات منصة الجوية

الأحمال وظروف العمل المحددة وجمعها من قبل العميل في الكتالوج لدينا. قسم الهندسة XZWD لدينا لتحديد المنتج الأنسب.

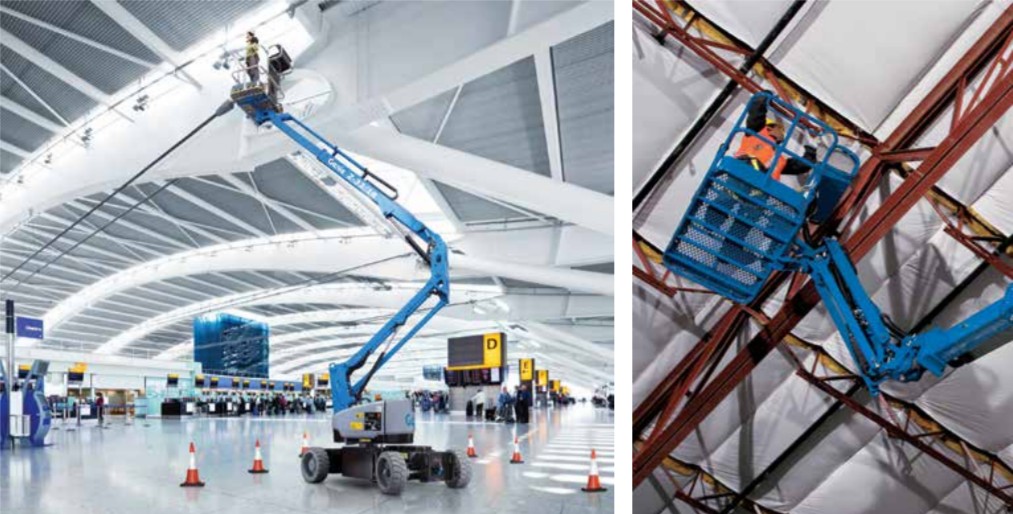

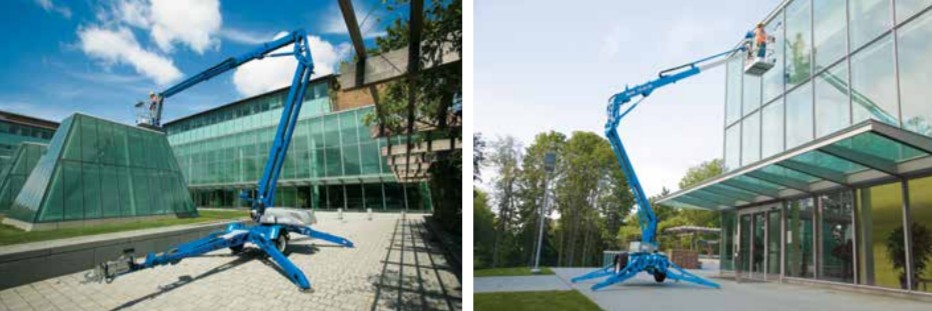

تعد الصلابة والتحميل المسبق لخاتم Wanda Slewing حلاً مثاليًا لأعلى مركبات منصة الجوية. تتطلب هذه التطبيقات الدقة في المناورة والسلامة أثناء العمل في بيئة صعبة تخضع للرياح. خاصة بالنسبة إلى FireTrucks ، تضمن أعلى تصلب أعلى كفاءة في الأعمال.

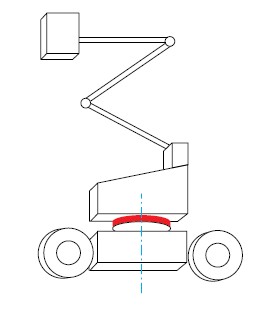

بالنسبة لمركبات المنصة الجوية ، استخدمت Usuall صفًا واحدًا من صفوف كرة التلامس بأربع نقاط مع مسافة مركزية للأحجام تتراوح بين 300 مم إلى 700 مم. قائمة أحجام التفاصيل على النحو التالي:

صف واحد من أربع نقاط تلامس الكرة منحدر الكرة

(01 سلسلة) العتاد الخارجي

تتكون حلقات كرة التلامس من الصف الفردي من أربع نقاط من حلقتان مقعدان ، تصمم في بنية مضغوطة ووزن خفيف ، ملامسة كرة الصلب مع السباق الدائري في أربع نقاط ؛ يمكن أن تتحمل القوة المحورية ، القوة الشعاعية ولحظة الإمالة في نفس الوقت.

يمكن استخدامه في ناقل اللحام واللحام والضوء و رافعة متوسطة ، حفارة ، وآلات البناء الأخرى.

Tytle: كرة صف واحد تحمل معدات خارجية

وايت/كغ: 24-2800

نقاط القوة: يمكن تغيير موقع حلمة الزيت وفقًا لتطبيق المستخدم.

تطبيق:

1.  آلية الطعام ،

2.Canning آلية

3. الآلات البيئية وما إلى ذلك

للحصول على الرسم (PDF) ، يرجى clik على النموذج.

لا	العتاد الخارجي	الأبعاد (مم)			أبعاد التثبيت (مم)						البعد الهيكلي (مم)					بيانات الترس					قوة العتاد 10^4 kn		وزن            كلغ
		D	d	H	D1	D2	n	Φ	DM	L	N1	D3	D1	H1	h	b	x	M	دي	z	N	T
1	011.20.200.	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98	1.5	2.1	24
2	011.20.224.	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105	1.5	2.1	25
3	011.20.250.	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86	2.1	2.8	30
4	011.20.280.	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94	1.5	2.8	34
5	011.25.315.	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	52
6	011.25.355.	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	59
7	011.25.400.	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	69
8	011.25.450.	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	76
9	011.30.500.	602	398	80	566	434	20	18	M16	32	4	501	499 498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25/30.500																	6	628.8	102	4.5	6.2
10	011.30.560.	662	458	80	626	494	20	18	M16	32	4	561	559 558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25/30.560																	6	688.8	112	4.5	6.2
11	011.30.630.	732	528	80	696	564	24	18	M16	32	4	631	629 628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.25/30.630																	8	774.4	94	6	8.3/8.2
12	011.30.710.	812	608	80	776	644	24	18	M16	32	4	711	709 708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.25/30.710																	8	854.4	104	6	8.9/8.3
13	011.40.800.	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30/40.800																	10	968	94	10	14.1/14

ملحوظة:

1. N1 هو عدد من الثقوب التشحيم. M10 × 1JB/T7940.1 ~ JB/T7940.2. يمكن تغيير موقع حلمة الزيت وفقا لتطبيق المستخدم.

2. تغيير N -φcan إلى ثقب مستغني ، قطر الثقب الاستغلال هو M ، والعمق 2M.

3. قوة الأسنان العرضية في الشكل هي قوة الأسنان القصوى ، قوة الأسنان العرضية الاسمية هي 1/2 من الحد الأقصى.

4. "K " هو معامل الحد من الإضافة.

لنا تصميم خاص يعطي محامل مضغوطة للغاية ، وهو أمر ضروري لهذا المنتج. التحكم في العملية يمنح العميل حلًا بسيطًا للغاية لإعداد الجناح من أجل توفير الوقت أثناء تصاعد الآلات.

تتساقط حلقة الجليد ، التي تجمع بين تصلب وتكامل وظائف المحمل والقطعة والتثبيت
متطلبات هذا التطبيق. تقوم Wanda بتطوير مجموعة جديدة من حلقات الجليد من أجل تحسين مدى ملاءمة.
