الدوران حلقة حساب تحمل

يعتمد حجم حلقة الدوران المطلوبة على المطالب الخاصة بها:

حمولة ثابتة وديناميكية.

حياة

الموثوقية التشغيلية

تعريف تحميل ثابت القدرة الاستيعابية

حلقات الدوران التي تخضع لحركة دوارة بشكل غير متكرر فقط ، أو تخضع لحركة دوارة بطيئة ، تدور ببطء فقط أو تتعرض للتحميل بينما يتم تحديد أبعاد ثابتة على أساس سعة حملها الثابتة لأن الحمل المسموح به في هذه الحالات لا يتحدد بالتعب المادي ولكن بواسطة التشوهات الناتجة عن الحمل عند نقاط الاتصال بين العناصر المتداول والممرات المائية.

الحمولة الساكنة للحمل الثابت موصوفة بواسطة:

تصنيفات الحمل ثابت الأساسيC0 (انظر الجداول البعد)

ثابت تحميل الرسوم البيانية السباق وتحديد مسامير

وبالتالي ، يمكن التحقق من حجم حلقة الدوران المحملة بشكل ثابت لتطبيق معين بمصطلحات تقريبية باستخدام تصنيفات الحمل الأساسي الثابتة C0 ومخططات تحميل الرسوم الثابتة المحددة في Raceway.

فحص الحمولة الاستاتيكية

الحمولة الساكنة للحمل الثابت يمكن التحقق منها بعبارات تقريبية فقط عندما:

ترتيب الحمل وفقا لشكل 3.

استيفاء جميع المتطلبات الواردة في هذا المنشور فيما يتعلق

- حلقات شفة والموقع

- تركيب ، تزييت وختم.

عندما تكون ترتيبات التحميل أكثر تعقيدًا أو إذا لم يتم استيفاء الشروط ، يرجى الرجوع إلى Schaeffler.

من أجل التحقق من قدرة الحمل الثابتة ، يجب تحديد قيم التشغيل الثابتة المكافئة التالية:

حمل ثابت يعادل تحميل F0q

تحميل ثابت لحظة إمالة ما يعادل تحميل M0q.

التحقق ممكن للتطبيقات مع أو بدون تحميل شعاعي.

تحديد الحمل المكافئ الثابت بدون حمل شعاعي والتحقق من قدرة الحمل الاستاتيكي في مخطط تحميل ثابت السباق.

في حالة وجود الأحمال المحورية والإمالة فقط ، يتم تطبيق ما يلي:

F0q = F0a · fA · fS

M0q = M0k · fA · fS

F0q-kN- المكافئ الحمل المحوري ثابت

F0a-kN- ثابت الحمل المحوري

عامل تطبيق fA

fS- عامل لسلامة إضافية

M0q-kNm - المكافئ لحظة تحميل إمالة ثابت

M0k-kNm-Static تحميل إمالة لحظة.

باستخدام قيمتي F0q و M0q ، حدد نقطة التحميل في مخطط الحمولة الثابت المحدد في حلبة السباق.

يجب أن تكون نقطة التحميل أسفل منحنى السباق.

بالإضافة إلى حلبة السباق ، تحقق من أبعاد مسامير التثبيت أيضًا

تحديد الحمل المكافئ ثابت مع تحميل شعاعي والتحقق من قدرة الحمل ثابت في رسم ثابت تحميل الحد ثابت.

لا يمكن أخذ الأحمال الشعاعية في الاعتبار إلا إذا كان الحمل الشعاعي F0r أصغر من معدل الحمل الأساسي الثابت C0 وفقًا لجدول الأبعاد.

حساب المعلمة غريب الأطوار تحميل باستخدام الصيغة.

تحديد ثابت عامل تحميل شعاعي f0r.

يجب أن يتم ذلك على النحو التالي:

- حدد النسبة F0r / F0a في الشكل 1 أو الشكل 2

- من النسبة F0r / F0a و ε ، حدد عامل الحمولة الساكنة الثابتة f0r من الشكل 1 أو الشكل 2.

تحديد عامل التطبيق fA وفقا للجدول 1 ، عامل السلامة fS إذا لزم الأمر.

قم بحساب الحمل المحوري المكافئ F0q ولحظة الإمالة المكافئة.

باستخدام قيمتي F0q و M0q ، حدد نقطة التحميل في مخطط الحمولة الثابت المحدد في حلبة السباق.

يجب أن تكون نقطة التحميل أسفل منحنى السباق.

F0q = F0a · fA · fS · f0r

M0q = M0k · fA · fS · f0r

Load تحميل المعلمة غريب الأطوار

DM-mm-rolling عنصر دائرة قطرها الملعب (الجداول البعد)

عامل الحمولة نصف القطرية الثابت f0r (انظر الشكل 1 أو الشكل 2)

عوامل التطبيق

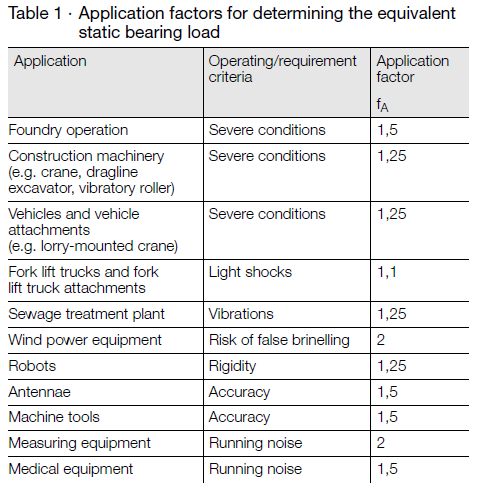

عوامل التطبيق fA في Table1 هي قيم تجريبية.

يأخذون في الاعتبار أهم المتطلبات - على سبيل المثال

نوع وشدة العملية ، صلابة أو دقة التشغيل.

إذا كانت المتطلبات الدقيقة للتطبيق معروفة ،

قد يتم تغيير القيم وفقا لذلك.

يجب عدم استخدام عوامل التطبيق ＜ 1.

يمكن حساب نسبة كبيرة من التطبيقات بشكل ثابت باستخدام عامل تطبيق من 1 - على سبيل المثال محامل لصناديق التروس والجداول الدوارة.

عوامل السلامة

عامل السلامة الإضافية هو fS = 1.

ليس من الضروري عادة أخذ أي سلامة إضافية في الحساب في الاعتبار.

في حالات خاصة ، على سبيل المثال ، مواصفات الموافقة والمواصفات الداخلية والمتطلبات التي تحددها هيئات التفتيش ، إلخ ، يجب استخدام عامل الأمان المناسب.
