أربع نقاط من كرة التلامس الزاوي محمل مع قفص للمعدات الدوارة الثقيلة

إذا كنت بحاجة إلى أي مساعدة في تحديد عامل خدمة قابل للتطبيق ، أو ترغب في منحنى تصنيف تحميل أكثر تفصيلاً (موصى به إذا كان عامل الخدمة الذي تم تعديل الأحمال التطبيقية تقع بالقرب من ، أو أبعد من ذلك ، فإن منحنيات تصنيف التحميل الموضحة في هذا الكتالوج) ، يرجى الاتصال بالهندسة للمساعدة. يرجى ملاحظة أن مصمم المعدات مسؤول تحديد

يتم استخدام محامل الحلقة المنحدرة الأكثر شيوعًا حيث يكون الدوران بطيئًا ، متذبذبًا ، و/ أو متقطعًا. لحسابات حد السرعة ، يرجى الاتصال بـ Silverthin Engineering.

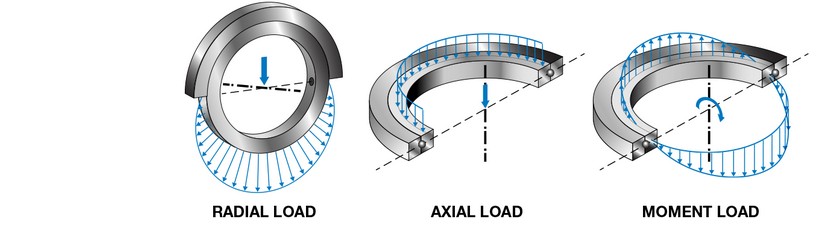

القدرة على التحميل

تم تصميم محامل الحلقة المنحنى ل استيعاب شعاعي كبير ودفع ولحظة الأحمال كما هو موضح أدناه:

صحة

لا يتم توفير محامل الحلقة المنزلق عادة مع تحمل قطر. تتطلب بعض تطبيقات الحلقة المنحدرة درجة أعلى من الدقة. لدعم الهندسة والتصميم على التطبيقات الخاصة ، يرجى الاتصال بالهندسة.

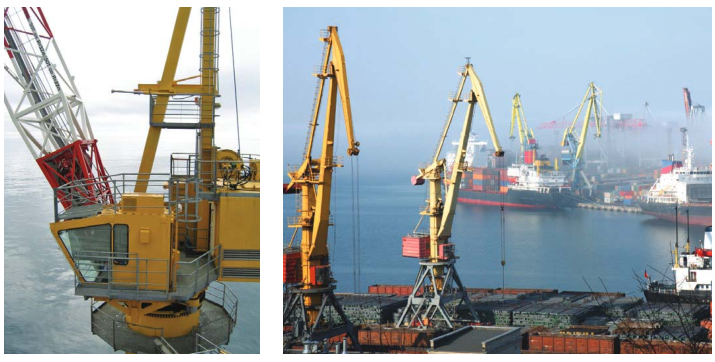

عادي سيتم عرض التطبيق "تطبيق نموذجي " من محامل الحلقة المنحدر الشروط المذكورة أدناه. يجب إعطاء اعتبار خاص ل تحمل الاختيار والميزات كلما كانت شروط التطبيق تختلف عن تلك التي تعتبر "نموذجية ".

شروط التطبيق النموذجية هذه هي:

      المحور الرأسي للدوران. في الأساس ، تم تركيب الحامل "Flat ".
      دفع الضغط والأحمال اللحظة السائدة مقارنة بتحميل التوتر.
      الحمل الشعاعي يقتصر على أقل من 10 ٪ من حمل الدفع.

      بالنسبة لمحامل الصف المفرد ، يجب ألا يتجاوز الدوران المتقطع (غير مستمر) سرعة خط الملعب 500

      قدم/دقيقة.

      درجة حرارة التشغيل بين -40 درجة فهرنهايت إلى +140 درجة فهرنهايت.

      تصاعد هندسة السطح وإجراءات التثبيت لضمان استدارة وتسطيح كلا السباقين.

    سيكون النهج على سبيل المثال هو تطبيق حمل الدفع المتمركز أثناء تشديد البراغي باستخدام التناوب.

      يتم توفير الفحص الدوري لمسامير التثبيت للتحقق من التوتر المناسب.

      يتم توفير تزييت دوري ل.

بيئة

انزلاق غالبًا ما يتم استخدام محامل الحلقة في الداخل ، وفي الهواء الطلق حيث التعرض ل الرطوبة والتلوث الكبير ممكن. درجة الحرارة العادية النطاقات -40 درجة فهرنهايت إلى +140 درجة فهرنهايت (-40 درجة مئوية إلى +60 درجة مئوية) هي قياسية. حلقات الثروة مصممة للعمل في بيئات قاسية متوفرة من Silverthin ، اتصل بمهندس Silverthin في وقت مبكر من عملية التصميم الخاصة بك لتحديد أفضل حل نظام تحمل للبيئات القصوى. عامل الخدمة الصحيحة ، وغالبًا ما يتم التحقق من صحته عن طريق الاختبار.
