أربع نقاط تلامس الكرة محامل حلقة الكرة 010.25.400 لآلات الحفر الرافعات

أربع نقاط تلامس الكرة محامل الحلقة 010.25.400

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
010
المنتج العلامة التجارية:
XZWD
رمز المنتج:
828480000

وصف المنتج

عادةً ما تستخدم حلقات المنحدرات للثورة المنخفضة ، وتحمل أحمالًا عالية الدفع و/أو جنبا إلى جنب مع الأحمال الشعاعية. يمكن تصنيعها بدون أسنان ، مع أسنان داخلية أو خارجية ، مع كرات و/أو بكرات. اعتمادًا على التطبيق ، تنقسم حلقات الجليد إلى خمسة أنواع:

1. حلقة كرة واحدة في صف واحد

*تحمل الاتصال بأربع نقاط ، كرات مرتبة 1: 1

*حلقتان مقعدان (واحد على الداخلية وواحدة على الحلقة الخارجية)

*بنية مضغوطة

*خفيف الوزن

*الحمل المحوري ، الحمل الشعاعي ولحظة الإمالة في وقت واحد

تمتلك محامل كرة التلامس المكونة من أربع نقاط سعة تحميل ثابتة。تستخدم محامل الحلقة المنحدرة على نطاق واسع في الرافعات ، وآلات الحفر ، وآلات البناء ، وآلات معالجة شحنات الموانئ ، واللوحات الكبيرة من الرادارات عالية الدقة وقاذفات الصواريخ ، إلخ.

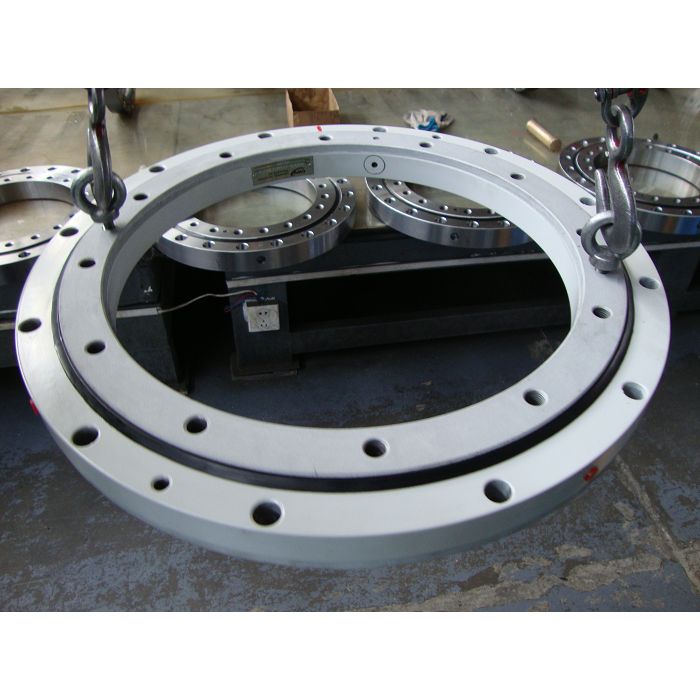

p20 16112814191 81184025_wps 图片

للحصول على الرسم (PDF) ، يرجى clik على النموذج.

لا	نموذج	الأبعاد (مم)			أبعاد التثبيت				الأبعاد الهيكلية					وزن كلغ
		D مم	d مم	H مم	D1 مم	D2 مم	n	مم	N1 مم	D3 مم	D1 مم	H1 مم	h مم
1	HSB.25.625	725	525	80	685	565	18	18	3	626	624	68	12	100

2	HSB.25.720	820	620	80	780	660	18	18	3	721	719	68	12	120

3	HSB.30.820	940	705	95	893	749	24	20	4	821	818	83	12	210

4	HSB.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	230

5	HSB.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	300

6	HSB.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	450

7	HSB.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	520

8	HSB.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	610

9	HSB.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	732

10	HSB.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	844

11	HSB.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	1400

12	HSB.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	1600

13	HSB.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	2100

14	HSB.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	2400

15	HSB.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	3400

16	HSB.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	4000

17	HSB.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	6700

18	HSB.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	7700

19	HSB.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	8760

على:

تحت:

واضعا الكرة الدوران الدوران واضعة مع العتاد الداخلي أربع نقاط الاتصال الدوران تحمل الدوران واضعة لآلات البناء محامل 010.25.400 محامل الدوران الدائري أربعة نقطة الاتصال الكرة الدائري الدوران مع عدم وجود العتاد قانون الأحوال المدنية معتمد الالتفاف واضعة
