قدرة تحمل الدوران الخفيف

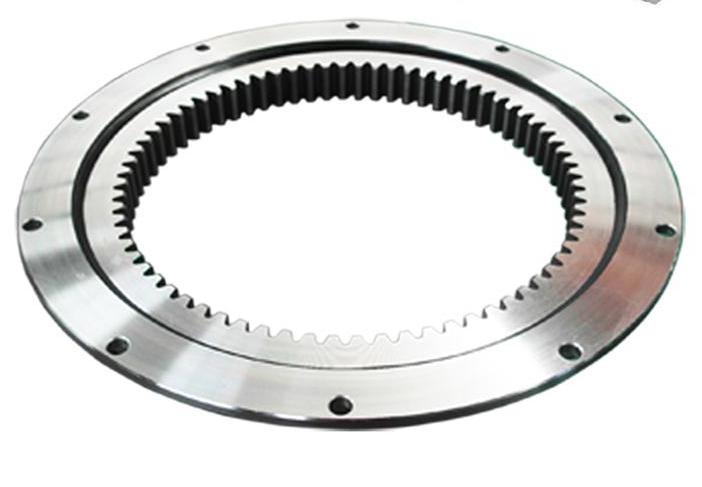

محمل الدوران الخفيف هو الحل للتطبيقات التي يكون فيها القطر الكبير والوزن الأخف مفتاحًا.حلقات الدوران سلسلة WD-23 لديك مقطع عرضي ذو حواف على إحدى الحلقات أو كلاهما يقلل من الوزن ويوفر لمصمم الجهاز مرونة ، ويستوعب تكوينات مختلفة من هياكل التركيب المجاورة وترتيبات التثبيت.

ميزات التصميم:

يوفر التكوين الداخلي أربع نقاط تلامس مع الكرات ، مما يتيح للمحمل إمكانية حمل الأحمال شعاعيًا ومحوريًا ولحظيًا في وقت واحد. يتيح استخدام كرات المباعدة بالتناوب مع كرات التحميل انخفاض عزم الدوران والأداء المتفوق في التطبيقات التي تتضمن حركة تذبذبية. يتم توفير أختام تحمل وجه متكاملة للمساعدة في استبعاد الملوثات.

محامل خفيفة الوزن هي مثالية للتطبيقات التي تتطلب محمل إضاءة إضافي. ضمن تصنيفات الحمل الأساسية الخاصة بهم ، تكون محامل الإضاءة الإضافية هذه قادرة على تحميل أحمال شعاعية أو دفعية أو مجتمعة وتتوفر في تكوينات مفتوحة أو محكمة الغلق أو محمية.

تم استخدام حلول محامل الدوران الحلزونية Wanda بنجاح في مجموعة متنوعة من التطبيقات الخفيفة إلى المتوسطة بما في ذلك:

التطبيقات:

رافعات صغيرة ، ذراع الرافعة ، والمصاعد

محكمات وضع صناعية وطاولات دوارة

شلال يدور

آلات التغليف تمتد

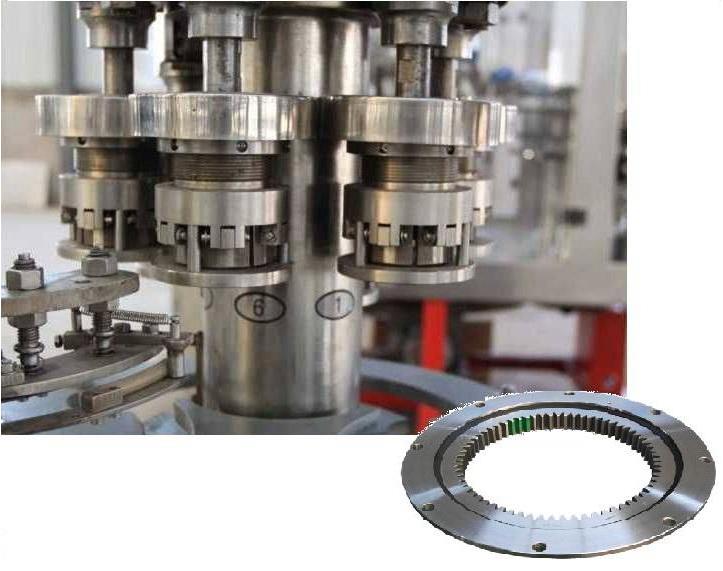

آلات تعبئة الزجاجات

الناقلون ومعدات مناولة المواد ذات الصلة

يعرض بالتناوب

تحليل فشل الدوران الخفيف:

محامل الدوران الخفيف هي أنواع خاصة من المحامل التي تستخدم عادة في بعض الآلات. طريقة تركيبها على الهياكل ، وطبيعة العمل التي تكون "ثابتة" عمومًا ، وقدرة حمل أعلى ، وعدد أكبر من عناصر الدرفلة.

يتم اختيار محامل الدوران الخفيف عمومًا على أساس الحمل الثابت ، والذي يتم حسابه باستخدام القوى للأحمال المحورية والشعاعية القادمة عليه وكذلك لحظة إمالة. من أجل التحديد الصحيح للمحمل ذو الدوران الكبير ، يلزم توفر بعض المعلمات مثل السرعة والحمل ودرجة حرارة التشغيل. هناك بعض الافتراضات التي يجب مراعاتها:

1. المحمل مصنوع من مواد عالية الجودة وخالي من عيوب التصنيع.

2. يتم تحديد تحمل وفقا لحسابات الحمل.

3. تركيب المحمل هو الصحيح.

4. الشحوم المستخدمة هي ذات نوعية جيدة وتصل إلى كل ركن من أركان المحمل.

5. تحمل مختومة باستخدام ختم ذات جودة عالية.

6. درجة حرارة التشغيل للمحمل ضمن النطاق.

7. يتم ضمان الرعاية المناسبة للصيانة.

الشروط المذكورة أعلاه ، إذا تم الوفاء بها ، ضمان أقصى قدر من الحياة تحمل.

عندما يدور المحمل الدوراني ، تتدحرج عناصر التدحرج في نمط دوري على المجاري المائية الداخلية. نظرًا لأن سرعة الدوران منخفضة جدًا (معظمها أقل من دورة في الدقيقة واحدة) ، تحدث ظاهرة التنقيع التدريجي والتقطيع. يحدث تأليب بسبب الأحمال الثقيلة على عناصر الأسطوانة. تعد متانة المحامل الكبيرة التي خضعت للمعالجة الحرارية غير الصحيحة للحرارة أكثر عرضة للفشل في المراحل المبكرة من دورة التشغيل. في حالة حدوث ذلك ، يجب استبدال المحمل أو إصلاحه على الفور ، حيث إن عدم القيام بذلك ، سيكون الحفر أكثر وقد يؤدي ذلك إلى التشويش على عناصر التدحرج داخل المحمل. قد يتسبب هذا أيضًا في تصدع الحلقة في الظروف القاسية ، إذا لم يتم الاهتمام بها. وترجع أسباب مثل هذه الإخفاقات بشكل أساسي إلى الإفراط في تحميل المحمل.

على النحو الوارد أعلاهالدوران واضعة تحليل الفشل، عند اختيارك لمحمل الدوران الخفيف ، يرجى مراعاة قدرة تحميل محمل الدوران بجدية.
