ثلاثة مذرات تحمل لرافعة ميناء

تصفح الكمية:2     الكاتب:محرر الموقع     نشر الوقت: 2019-06-01      المنشأ:محرر الموقع

سوزهو اندا تحمل واضعة في profansional فيآلة ميناء الدوران واضعة.

ال ثلاثة صف الرول واضعة تحمللديه ثلاثة صفالقناة، العنصر المتداول هو الأسطوانة الصلب. يمكن أن يتحمل هذا الهيكل أثقل حمل مقارنة بنوع محمل الهيكل الآخر. عادةً ما يتم استخدام محمل الدوران ذو الأسطوانة الثلاثية في بعض الآلات الثقيلة. تم تجهيز حلقة الدوران ذات الأسطوانة الثلاثة مع حلقات المقعد ، المدار العلوي. لا أو يتم فصل المدار نصف القطر أو بت بشكل فردي ، فإنه يجعل يمكن تأكيد الحمل من كل صف من بكرات ، مما يجعلها قادرة على القيام بجميع أنواع الحمل المختلفة في وقت واحد. القدرة الاستيعابية للمحمل الدوراني لثلاثة صفوف هي الأكبر بين أربعة طرز والحجم المحوري والشعاعي كبير نوعًا ما إلى حد ما ، بنية حلقة الدوران لثلاثة صفوف للأسطوانة ثابتة للغاية.

10

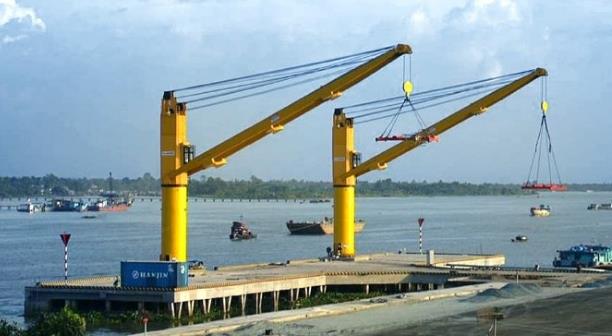

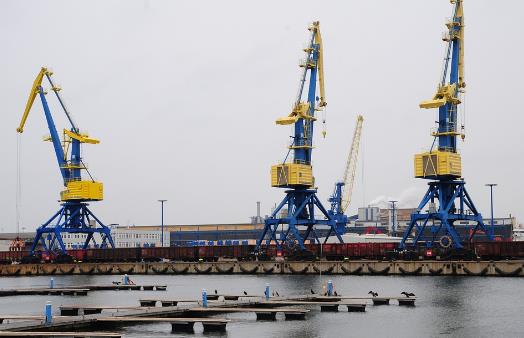

أيضا، يحتوي محمل الدوران الأسطواني المكون من ثلاثة صفوف على ثلاثة سباقات ، العلوية والسفلية ويتم فصل المجاري المائية القطرية ، بحيث يمكن تحديد الحمل لكل صف من الأسطوانات بدقة ، ويمكن أن يتحمل أحمالًا متعددة في نفس الوقت ، وهو المحمل قدرة أربعة منتجات. أكبرها ، ذو أبعاد كبيرة وعمودية شعاعية ، مناسب بشكل خاص للآليات الثقيلة التي تتطلب أقطارًا كبيرة ، مثل الحفارات ذات العجلات ، والرافعات ذات العجلات ، والرافعات البحرية ، والرافعات الدوارة ، والرافعات ذات الحمولات الكبيرة.

20

ومع ذلك ، هناك أربعة أنواع من الهياكل لمحامل الدوران الشائعة: كرة طائرة واحدة ، بكرة عرضية ، كرة طائرة مزدوجة ، وثلاثة صفوف. بناءً على خبرتنا وحساباتنا ، لدينا الاستنتاجات التالية:

 عندما تفعل 1800 ، نوع الكرة الطائرة الفردية هو النوع المفضل ؛ عندما تفعل و GT. في عام 1800 ، يفضل استخدام محامل الدوران ذات الأعمدة الثلاثة.

 محامل الدوران من نفس حجم الإطار ، ونوع الكرة الطائرة ذات قدرة حمل أعلى من الأسطوانة المتقاطعة ومخفض الصف المزدوج.

 Q سلسلة حلقة الدوران للكرة الطائرة المفردة ، الحجم الصغير ، الوزن الخفيف ، أداء التكلفة الأفضل ، هي السلسلة المفضلة للكرة الطائرة الفردية.

هناك حساب الانتخابات من حلقة الدوران الكرة الطائرة واحدة:

1) حساب القدرة ثابت التصنيف

CO = 0.6 × DO × do0.5

حيث: قدرة ثابت CO- ، كيلو نيوتن

DO- قطر مركز المجاري المائية ، قطرها do الاسمية للكرة الفولاذية ، mm
